Guide d'achat des Dell Optiplex
Guide d'achat des Dell Optiplex
Au sommaire :
- 1-Le but de ce post
- 2-Différence entre les gammes
- 3-Liste des générations
1-Le but de ce post
Étant un grand amateur de Dell Optiplex, j'ai pris au fur et à mesure des notes sur les différences entre les modèles et les petites subtilités qu'il fallait connaitre pour éviter tout achat hasardeux.
J'ai failli effacer ces notes mais je pense que cela pourra servir à ceux et celles qui comme moi, voudrait mettre en place un serveur ou un HomeLab domestique en ayant accès aux meilleures informations sur ces appareils.
Il sera régulièrement mis à jour donc n'hésitez pas à y jeter un coup d'oeil.
2-Différence entre les gammes
Les Dell Optiplex sont divisés en 3 gammes :
- Dell Optiplex 3xx/30xx sont l'entrée de gamme de chez Dell.
- Dell Optiplex 50xx sont le milieu de gamme de chez Dell et remplacent la gamme Optiplex 7xx/70xx sur ce segment à partir des Intel Core 6th gen.
- Dell Optiplex 70xx sont le haut de gamme chez Dell et remplacent la gamme Optiplex 9xx/90xx sur ce segment à partir des Intel Core 6th gen
À noter :
- Les Dell Optiplex 3xx/30xx ont un chipset différent (commençant par Hxx) des gammes supérieures. Ils sont moins performants, ont moins de fonctionnalités mais sont plus accessible en terme de prix.
- Les modèles SFF on "généralement" tous un bloc d'alimentation de 300 watts.
- Les Dell Optiplex sont compatibles avec les processeurs Intel Xeon du socket Nehalem (1156) au socket Haswell (1150). pensez bien à mettre à jour le BIOS de votre machine.
- À partir des Intel Core 6th gen, ces derniers et les Intel Xeon ont un socket distinct.
- À partir du modèle 3040, le chipset prend en charge les instructions Intel VT-d donc vous allez pouvoir faire du PCI/USB passthrough sur Proxmox VE, ce qui était impossible avec le 3020 basé sur le chipset H81.
3-Liste des modèles
Dans les processeurs recommandés, j'indiquerai le processeur au meilleur rapport puissance/prix en Intel Core et son équivalent Intel Xeon (souvent moins cher) ainsi qu'un modèle basse consommation, très utile si vous optez pour un modèle Micro.
Pour les modèles compatibles avec les Intel Xeon, veuillez vous référer à mon guide sur le sujet.
technonagib
Dell Optiplex 980
Ce modèle est basé sur le socket 1156 "Nehalem" (2009) gravé en 45nm.
Le chipset de la carte mère :
- Q57
Processeurs recommandés :
Dell Optiplex 390/790/990
Ces modèles sont basés sur le socket 1155 "Sandy Bridge" (2011) gravé en 32nm.
Les chipsets des cartes mères :
- H61 (390)
- Q65 (790)
- Q67 (990)
Processeurs recommandés :
Notes :
- Ces modèles ne sont pas compatibles avec les processeurs "Ivy Bridge" gravés en 22nm.
- Le chipset H61 supporte uniquement le SATA II (3 Gb/s) et ne supporte pas les technologies de gestion d'entreprise (vPro, AMT).
- Le chipset Q67 apporte le support du Intel VT-d et du SATA III (6 Gb/s).
- Le Dell Optiplex 790 peut avoir le chipset Q65 ou Q67 donc bien vérifier avec CPU-Z.
Étrangement dans la fiche technique, le chipset Q65 semble disposer de moins d'options que le Q57.
Là où ça devient intéressant c'est que de prime abord le chipset Q65 n'est pas censé être compatible avec l'instruction Intel VT-d donc normalement impossible de transmettre des périphériques physiques aux machines virtuelles.
Pourtant, j'ai un Dell Optiplex 790 équipé d'un Xeon 1270 (un i7-2600 sans IGPU) et une GTX 950 qui fonctionne en passthrough.
La réponse est que Intel permettait déjà le passthrough bien avant qu'ils mettent en place l'instruction Intel VT-d.
Cette fonctionnalité porté le nom de "Intel PCI FLR" (Function Level Reset).
Dell Optiplex 3010/7010/9010
Ces modèles sont basés sur le socket 1155 "Ivy Bridge" gravé en 22nm et sont compatibles avec les processeurs Intel Core 2th gen.
Les chipsets des cartes mères :
- H61 (3010)
- Q77 (7010/9010)
Processeurs recommandés :
Notes :
- Le chipset H61 supporte uniquement le SATA II (3 Gb/s) et ne supporte pas les technologies de gestion d'entreprise (vPro, AMT).
- Le chipset Q77 supporte les technologies de gestion d'entreprise (vPro, AMT), le SATA III (6 Gb/s) et l'USB 3.0.
Dell Optiplex 3020/7020/9020
Ces modèles sont basés sur le socket 1150 "Haswell" gravé en 22nm et c'est le dernier socket commun avec les Intel Xeon.
Les chipsets des cartes mères :
- H81 (3020)
- Q87 (7020/9020)
Processeurs recommandés :
- I7-4770
- E3-1245 v3
- E3-1265L v3
À noter que le port PCIE se trouve désormais prés du bloc d'alimentation sur les modèles SFF, ce qui empêche l'utilisation d'un GPU double slots à moins d'acheter une alimentation plus petite comme le Apevia ITX-PFC400W (voir photo ci-dessous) ou bien un riser PCIe.

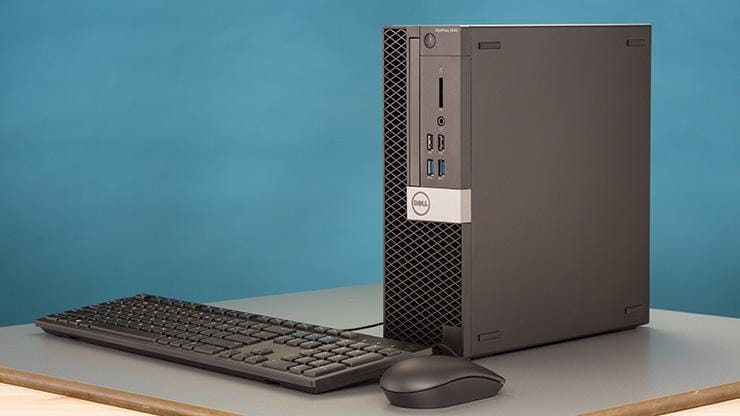

Dell Optiplex 3040/5040/7040
Ces modèles sont basés sur le socket 1151 "Skylake" (2015) gravé en 14nm.
Les chipsets des cartes mères :
- H170 (3040)
- Q170 (5040/7040)
Processeurs recommandés :
À partir des Intel Core 6th gen, il y a eu un léger changement.
- Le 3000 ne change pas de dénomination (entrée de gamme)
- Le 7000 devient le 5000 (milieu de gamme)
- Le 9000 devient le 7000 (haut de gamme)
Avec ces modèles, terminer les socket commun avec les Xeon et place à des socket distincts.
À noter que Dell verrouille le BIOS pour ne pas rendre compatible ces modèles avec les processeurs de la génération suivante (Intel 7th gen) pour des motifs commerciaux.
Le chipset Hxxx ne prend pas en charge :
- Intel vPro
- Intel® Standard Manageability
- Intel® Stable Image Platform
- Intel® Trusted Execution Technology
À noter que le Xeon E3-1220 et e3-1270 v5 semble être compatibles avec le 7040.
Intel
Dell Optiplex 3050/5050/7050
Ces modèles sont basés sur le socket 1151 "Kaby Lake" (2016) gravé en 14nm
Ils sont compatibles avec les processeurs Intel 6th gen, Dell avait aucun intérêt à verrouiller le BIOS.
Les chipsets des cartes mères :
- H270 (3050)
- Q270 (5050/7050)
Processeurs recommandés :
Sur Aliexpress vous allez aussi trouver du i7-7700 ES QKYN tronqué à 3 Ghz qui est un processeur d’échantillon d’ingénierie.
Par contre je ne sais pas si ces processeurs fonctionnent sur les Dell Optiplex et chez les autres constructeurs donc à vos risques et périls!
On les reconnais assez facilement.
Dell Optiplex 3060/5060/7060
Ces modèles sont basés sur le socket 1151 "Coffee Lake" (2017) gravé en 14nm.
Les chipsets des cartes mères :
- H370 (3060)
- Q370 (5060/7060)
Processeurs recommandés :
Dell a verrouiller le BIOS pour ne pas rendre compatible ces modèles avec les processeurs Intel 9th gen.
En processeur d’échantillon d’ingénierie, il y a le i7-8700 ES QN8H pour les aventureux,
Dell Optiplex 3070/5070/7070 (8th-9th gen)
Ces modèles sont basés sur le socket 1151 "Coffee Lake Refresh" (2018) gravé en 14nm
Ces modèles là sont compatibles avec les processeurs Intel 8th.
Les chipsets des cartes mères :
- H370 (3070)
- Q370 (5070/7060)
Processeurs recommandés
